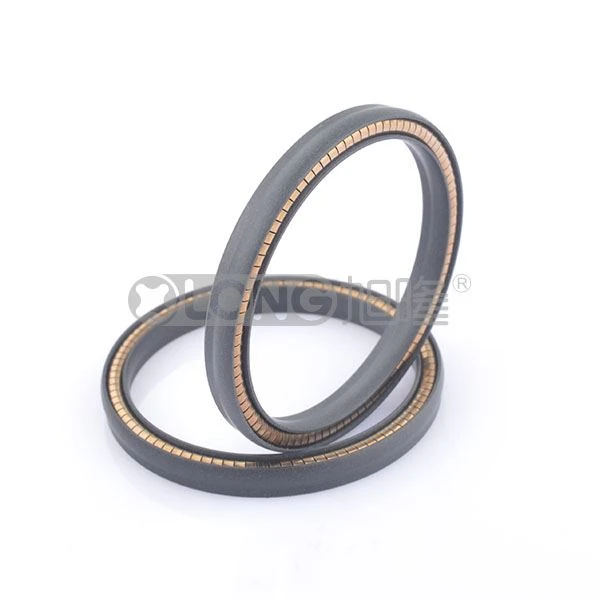

Уплотнения пружинного шарового клапана Elgiloy для криогенного применения

• Уплотнения пружинного шарового клапана Elgiloy для криогенного применения

При работе на СПГ клапаны могут регулярно сталкиваться с температурой ниже -320° C (-196° C) и давлением выше 750 фунтов на квадратный дюйм (psi). Они также подвергаются периодическим колебаниям температур, известным под названием "теплового цикла", что может привести к расширению оборудования, а также к усыханию и нагрузкам на материалы. Эти факторы делают надежную и долговременную работу клапанов сложной инженерной задачей.

СПГ легковоспламеняющийся, взрывоопасный и легко расширяющийся. Для сокращения числа аварий на СПГ и повышения безопасности шарового клапана СПГ необходимо ввести строгие требования к герметичности. Нынешняя ситуация и нехватка традиционных форм уплотнения, широко используемых в шаровых клапанах СПГ. После исследования базовая конструкция и принцип герметизации губ делают его очень подходящим для ствола клапана, сиденья клапана, крышки кузова и других частей шаровых клапанов СПГ. Метод использования уплотнения губ позволяет реализовать эффект поршневого клапана сиденья шаровых клапанов. Использование уплотнения губ не только усиливает уплотнение ствола клапана, сиденья клапана, крышки кузова и других частей шарового клапана, но и реализует функцию сброса избыточного давления после газификации СПГ для обеспечения безопасной работы системы.

• Факторы успеха уплотнения:

Для обеспечения лучшей защиты от утечки в криогенных клапанах СПГ уплотнения должны иметь:

1. Материал для куртки, который выдерживает тепловые циклы

2. Энергогенератор, чтобы компенсировать усадку

3. Геометрия губ против экструзии

Герметизация криогеники — это балансирующий эффект многих факторов, таких как пружинная сила, поверхностная отделка, трение и допустимая утечка. Мы рекомендуем использовать TMF в качестве материала для куртки, а золотой Elgiloy Helical Spring в качестве energizer. Если давление превышает 900 фунтов, то требуется противоэкструзионное кольцо; При правильном материалообразовании и дизайне, они могут на самом деле обеспечить гораздо лучший сервис уплотнения, чем альтернативные технологии.

• Применение криогенных уплотнений при низких температурах:

Системы заправки ракетных двигателей

Компрессоры СПГ

Стволовые уплотнения криогенных клапанов

Криогенные уплотнения сидений бабочек

Криогенные передаточные насосы

Системы заправки СПГ

Нефть и газ

Научное оборудование и принадлежности

Специализированная газовая промышленность

С помощью

• Преимущества:

1. Соединение материала прошло испытание методом погружения API 6A FF/HH;

2. Прошел тест BS6364 (-196 °);

3. Источник высоковольтной спиральной раны с небольшим диапазоном смещения;

4. Жесткий пружинный источник выступает в качестве источника энергии для противодействия снижению

температуры;

5. Утвержденные насе энергоустановки, предназначенные для использования в нефтегазовом секторе;

6. Имеется односторонний или двусторонний дизайн;

7. С одним или двойным пружином дизайна.
